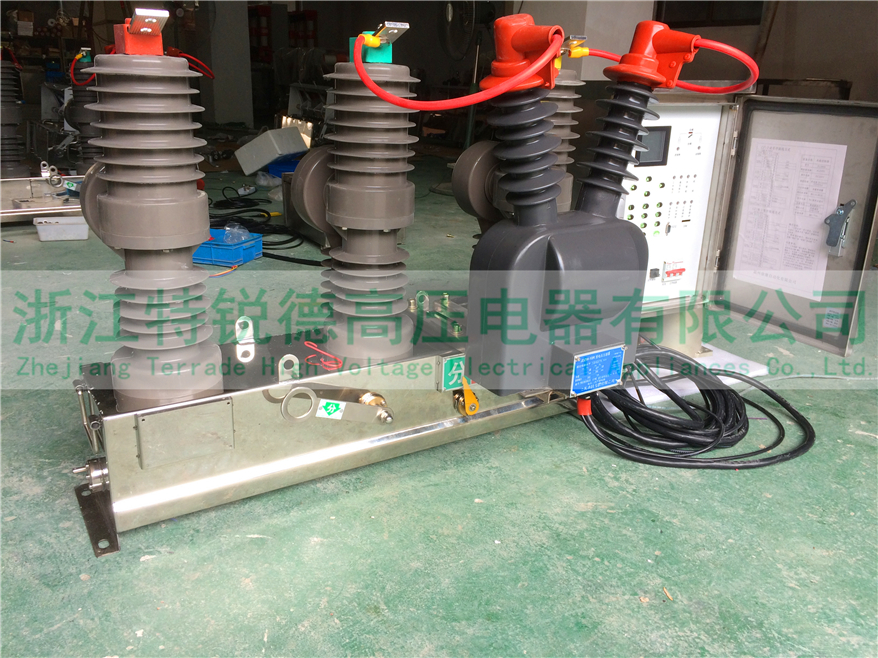

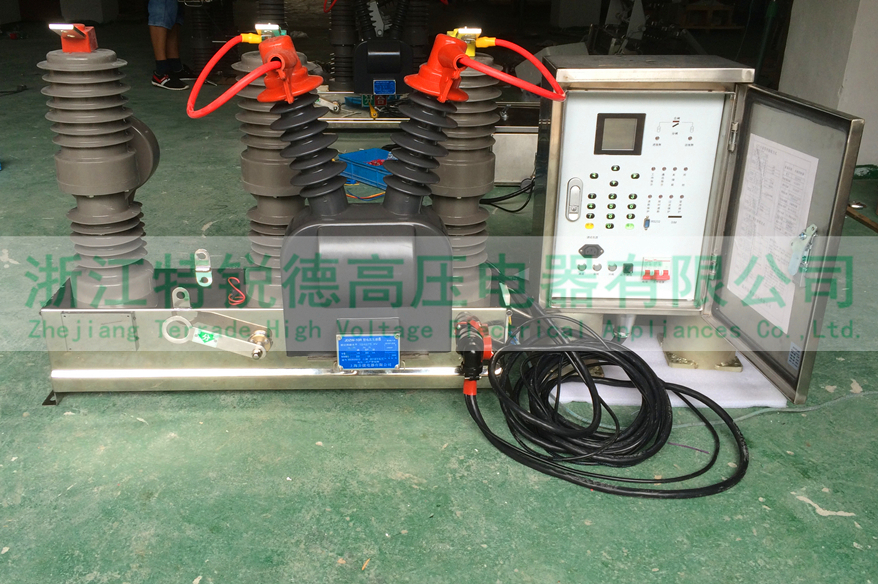

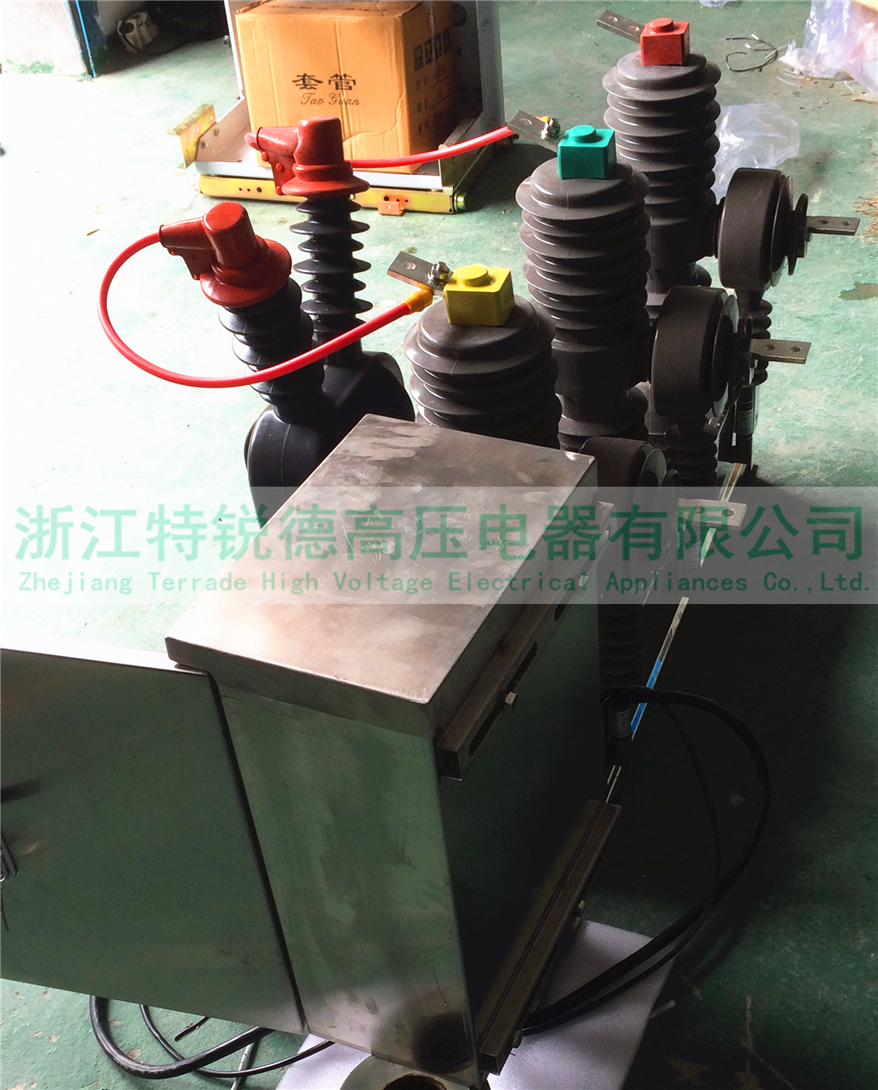

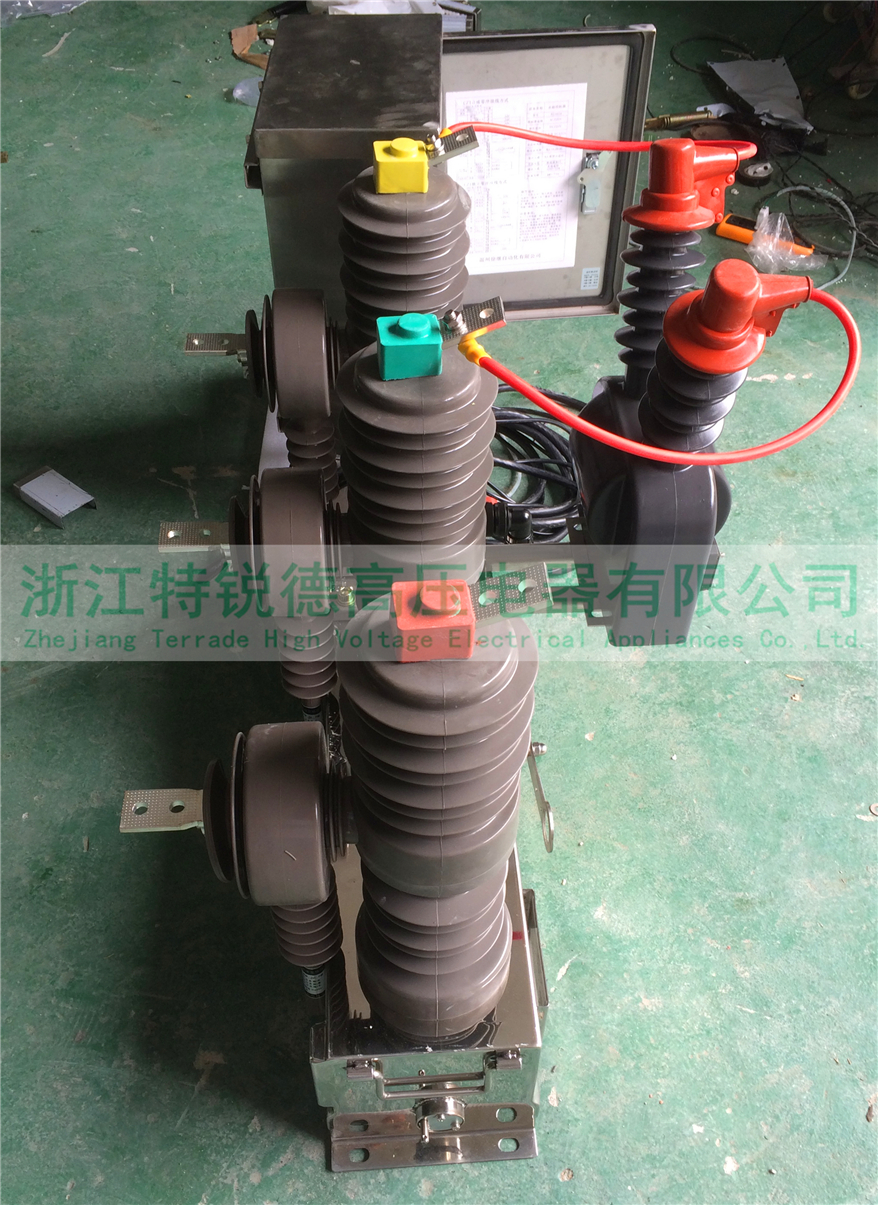

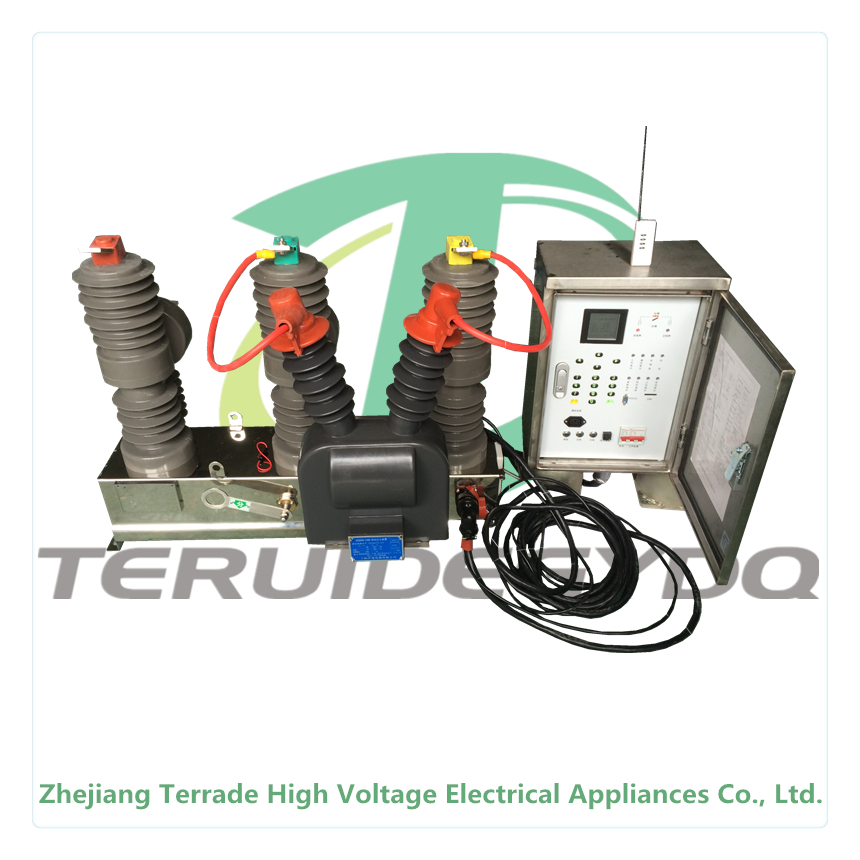

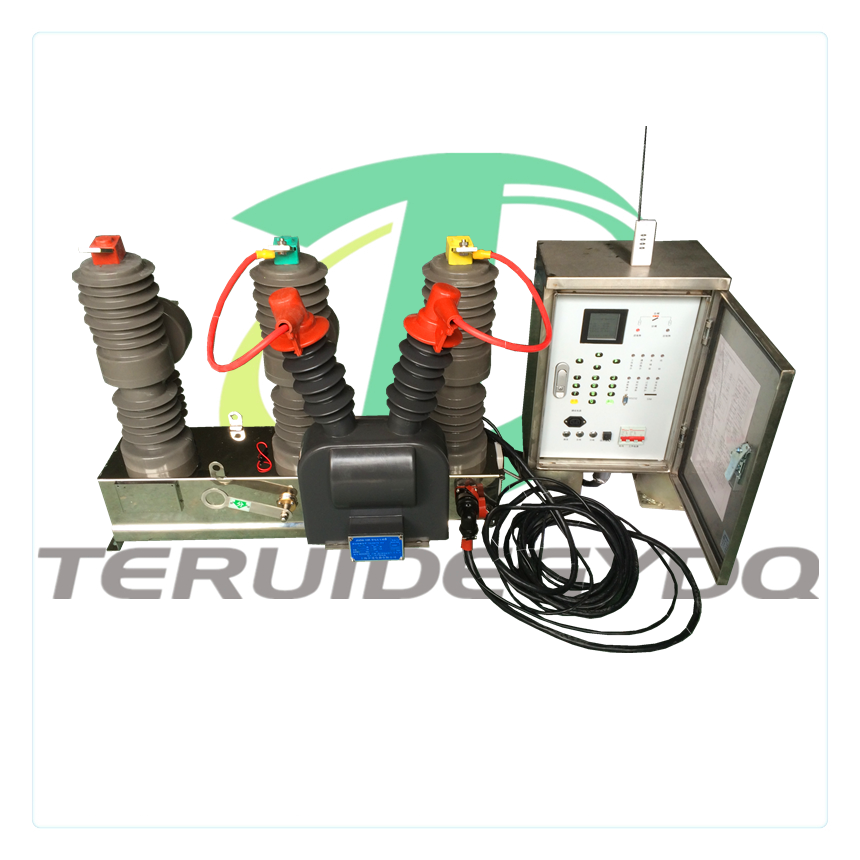

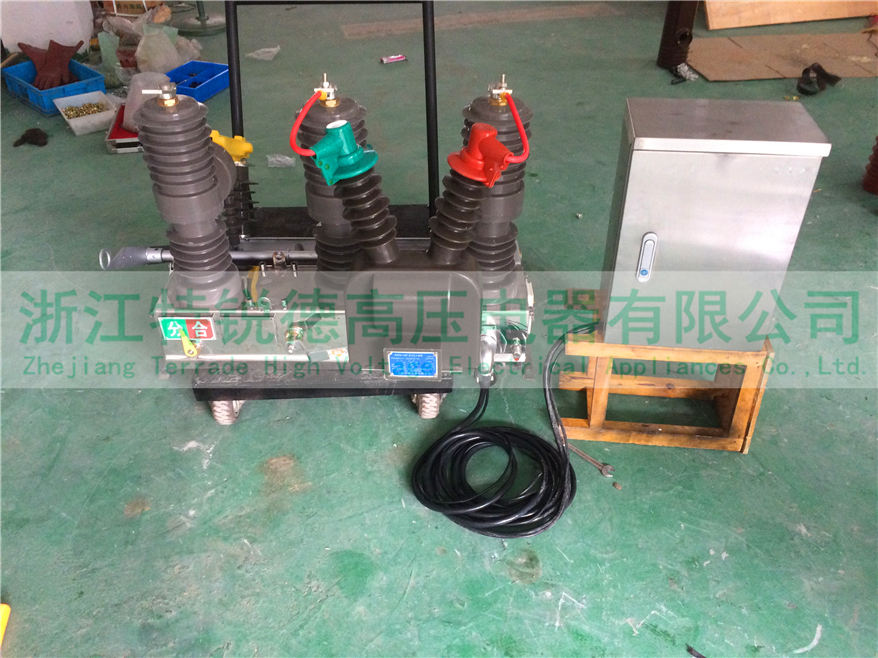

一、主要特点 ZW51-12型户外交流高压真空断路器外形结构主要由支柱构件、操动机构、隔离开关、电流互感器等组成,其中隔离开关和电流互感器可根据用户需要加以选配。
该产品采用全密封结构、整体成型套管、户外穿芯式电流互感器及小型化弹簧操动机构（永磁操作机构）具备设计先进合理、结构紧凑、性能可靠、无凝露、无锈蚀等特点。

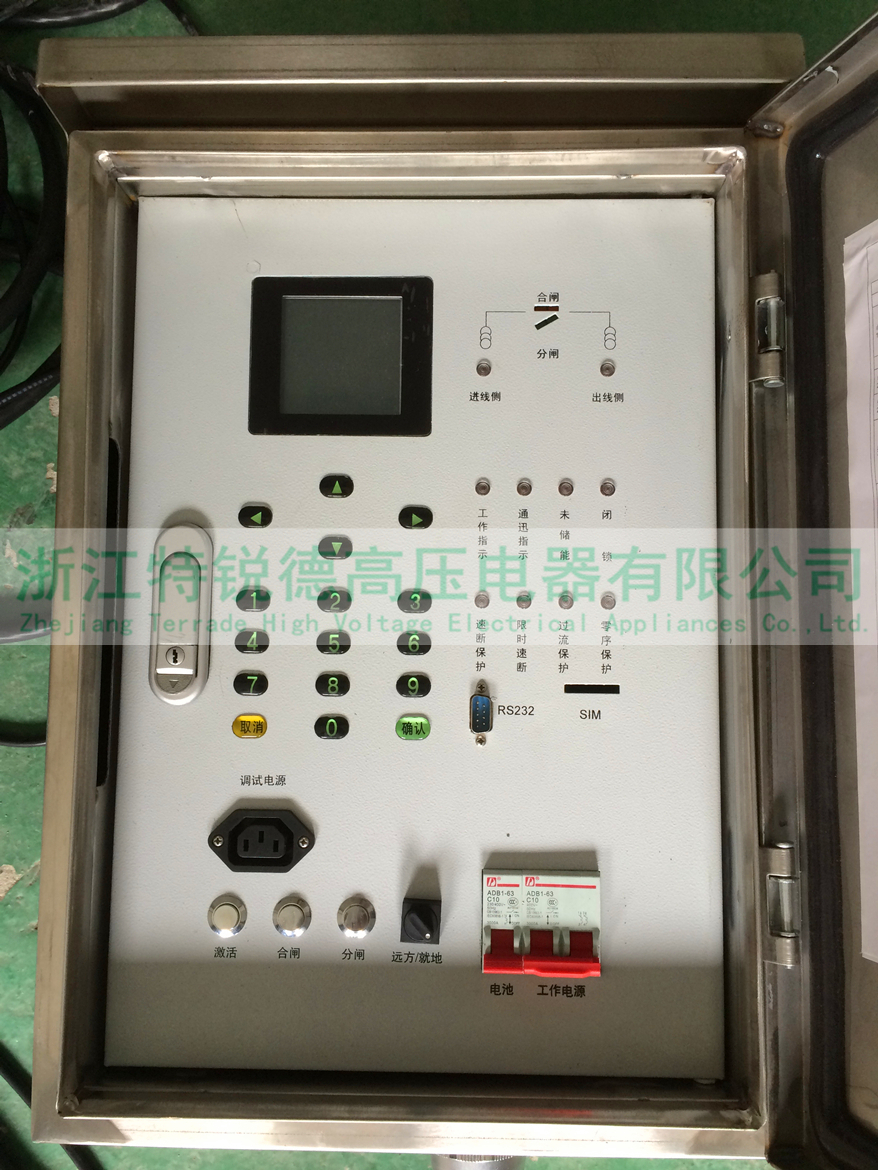

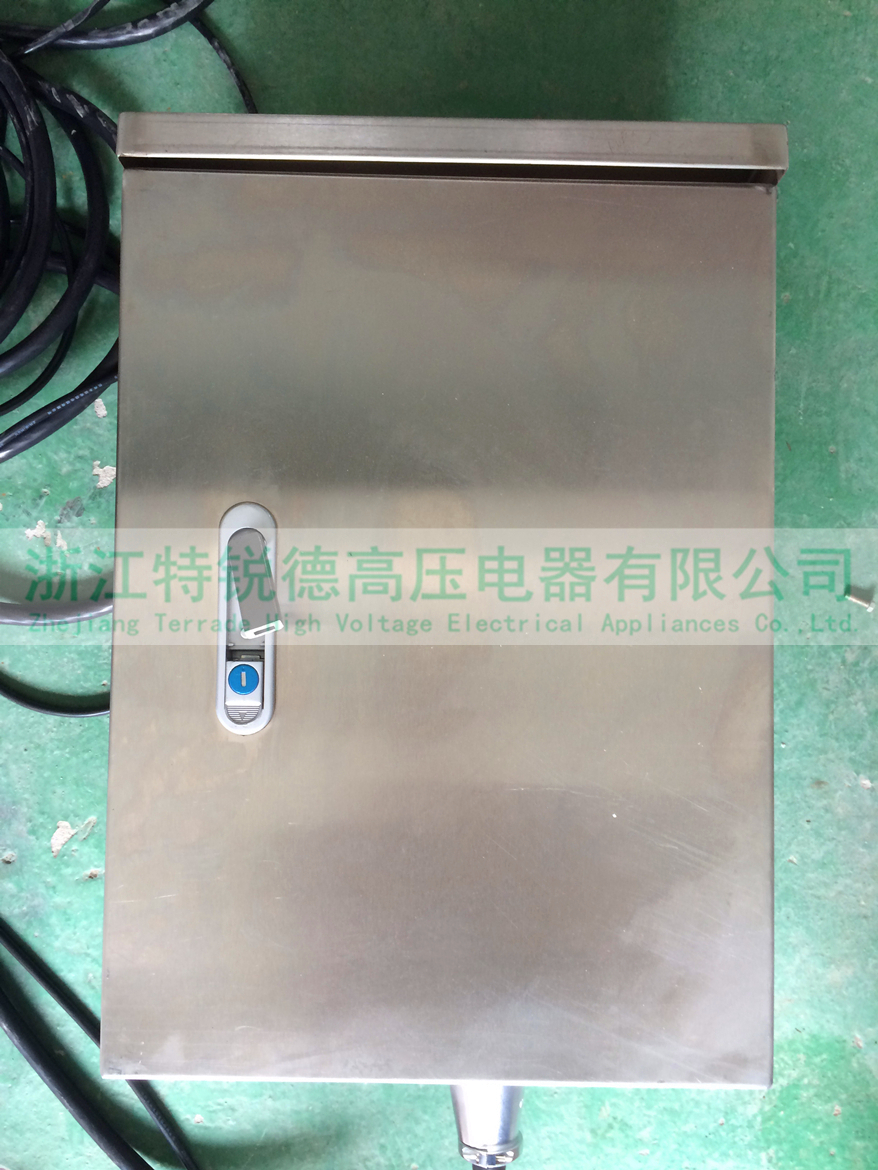

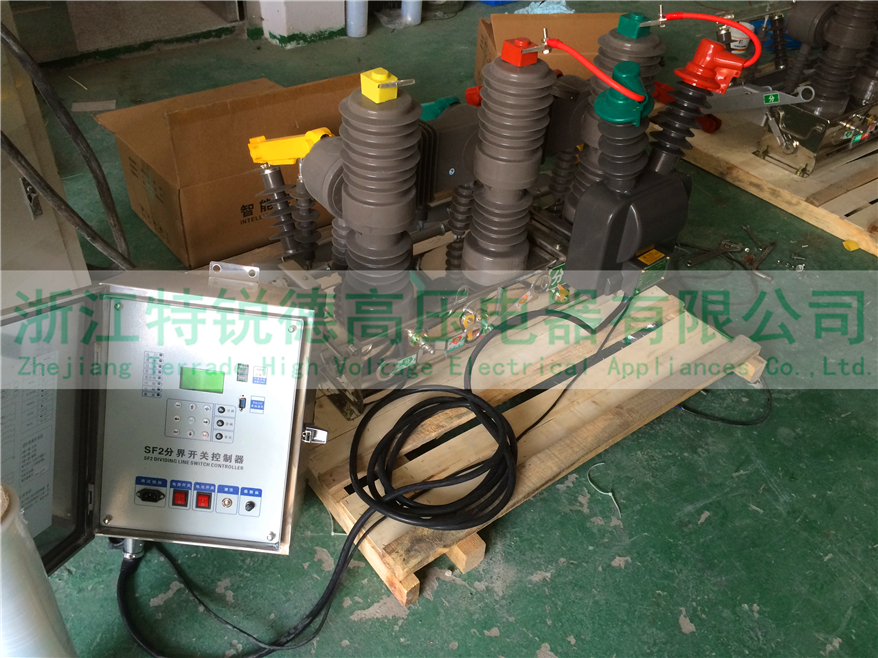

该产品可配置智能控制单元（FTU）升级为智能一体化开关，充分满足配电自动化需求。
二、额定参数
名 称 | 单位 | 数 据 |
安装场所 |
| 户内或户外 |
环境温度 | ℃ | -30～+40 (特殊要求-40) |
相对湿度 |
| 月平均不大于90%(25℃) |
海拔高度 |
| ≤1000m（特殊要求另行协商） |
风速 |
| 不超过700Pa(风速35m/s) |
地震烈度 |
| 不超过8度 |
额定电压 | Kv | 12 |
额定电流 | A | 630、1250 |
额定短路开断电流 | KA | 20，25 |
额定短路关合电流 | KA | 50 |
额定热稳定时间 | S | 4 |
额定短路开断电流开断次数 | 次 | 30 |
额定操作顺序 |
| 分-0.3 s –合分-180 s -合分 |
一分钟工频耐压（有效值） | KV | 湿试 | 34 | 干试 | 42/49 |
雷电冲击耐压（峰值） 相间/断口 | KV | 75/85 |
额定操作电压及辅助回路额定电压 | V | 交流 | 220 |
直流 | 220、110 |
机械寿命 | 次 | 10000 |
过流脱扣器额定电流 | A | 5 |
