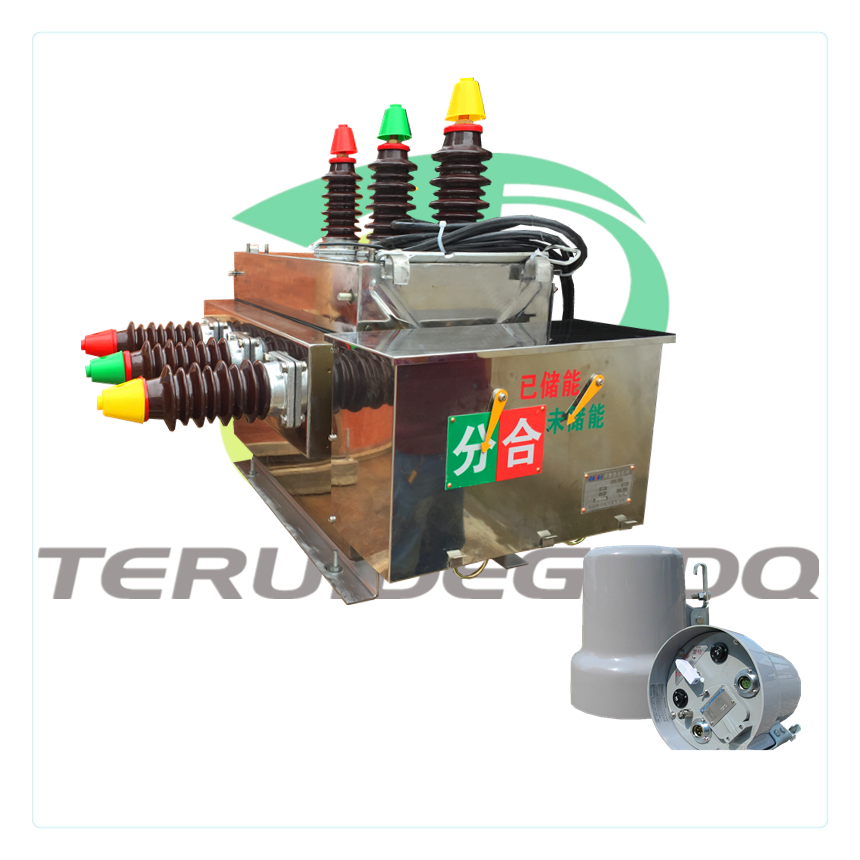

ZW12-12型户外高压真空断路器

产品名称：ZW12-12型户外高压真空断路器

咨询电话：0577-62787226

产品详细

ZW12-12型户外真空断路器概述:

ZW12-12型户外高压真空断路器，主要用于10KV架空线路作为出线、分段及用户分界开关使用，断路器由开关本体及智能控制装置两部分组成。在环网供电线路中断路器作为分界开关使用，应配置双侧PT（一只可置开关本体）。选择控制装置可分别检测两侧电压，实现故障自动隔离及网络重构功能。在环网供电或单向射线状供电线路中，荣基断路器作为出线开关时，配进线侧PT（可内置PT），控制装置，可作为出线保护开关或重合器使用。断路器本体也可内置专用零序电流互感器，增加零序接地保护和报警功能，在单向射状供电方式中作为分段开关，分支开关或用户分界开关使用时，可选择内置单PT或内置单侧双PT控制装置，可实现故障自动隔离与故障定位功能。

ZW12-12型户外真空断路器特点:

1.采用弹簧机构，该机构体积小，重量轻，结构简单，运动部件少，可靠性高。

2.可根据使用场合不同灵活配置开关本体和控制器，实现各种不同保护要求。

3.装置可实现手控，电控，红外控，遥控等多种控制手段，并可开通GPRS无线通讯进行远方监控。

4.开关本体可内置PT，PT各相均有保险，安装方便，运行安全可靠。

5.开关本体可内置零序电流互感器，实现接地故障保护和报警功能。

户外真空断路器介绍:

1.真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。

2.80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。

3.目前国内主要依据标准为：JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 DL403-91《10～35kV户内高压断路器订货技术条件》这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：

ZW12-12型户外真空断路器:

1、内部采用了特殊的抗凝露措施，确保箱体内绝缘；
2、转动方式采用专利技术，安装方便、动作可靠，避免因机械故障影响断路的性能；
3、不充油、不充气、体积小、重量轻、无需检修。
4、分断电流大，无污染，无需检修。
5、操纵既可电动，也可手动。

ZW12-12型户外真空断路器主要技术参数:
1额定参数

序号	项目			单位	参数
1	额定电压			KV	12
2	额定电流			A	630
3	额定频率			HZ	50
4	工频耐受电压			KV	42/48
5	雷电冲击电压（峰值）			KV	75/85
6	额定短路开断电流			KA	6.3	12.5	16	20
7	额定短路关合电流(峰值)			KA	16	31.5	40	50
8	额定短时耐受电流			KA	6.3	12.5	16	20
9	额定峰值耐受电流			KA	16	31.5	40	50
10	额定操作顺序				分—0.3S—合分—180S合分
11	额定短路电流开断次数			次	30
12	机械寿命			次	10000
13	动触头允许磨损累计厚度			mm	3		4
14	额定操作电压配CT型弹簧操动机构		合闸线圈	V	直流或交流220V
			分闸线圈
15	过流脱扣线圈额定工作电流			A	5
16	电流互感器一、二次电流比				100/5.200/5.300/5.400/5.630/5
17	储能电机	客定电压		V	直流或交流220V
		功率		W	≤200
18	重量			Kg	150

2机械参数

序号	项目	单位	参数
1	触头开距	mm	11±1
2	触头行程	mm	3±0.5
3	平均分闸速度	m/s	1±0.2
4	平均合闸速度	m/s	0.8±0.2
5	合闸弹跳时间	ms	≤3
6	三相分闸同期性	ms	≤2
7	三相合闸同期性	ms	≤3
8	合闸时间	ms	40-60
9	分闸时间	ms	30-50
10	每极主回路电阻	ms	≤200
11	相间中心距		220±1.5
12	合闸状态触头弹簧长度	mm	25.5

3隔离开关技术数据

序号	项目	单位	数据
1	额定电压	KV	12
2	额定电流	A	630
3	4s热稳定电流(有效值)	KA	20
4	动稳定电流(峰值)	KA	50
5	1.2/50μs全波冲击电压(峰值)	KV	相对地75断口85
6	1min工频耐压	KV	42
7	各相导电回路电阻	μΩ	≤60
8	合闸手动操作力矩	Nm	≤150
9	触刀刚合位置偏斜	mm	≤2
10	导电部分对地绝缘距离	mm	≥160
11	断口开距	mm	≥200

ZW12-12型户外真空断路器外形及安装尺寸:

1、箱体 2、产品铭牌 3、操动机构 4、接线端字 5、绝缘子
6、电流互感器 7、分合指针 8、储能指针 9、绝缘子 10、接线端子
11、后盖板 12、手动储能摇柄 13、手动机构铭牌 14、手动合闸拉环
15、手动合闸拉环 16、接地螺栓
