一. 概述

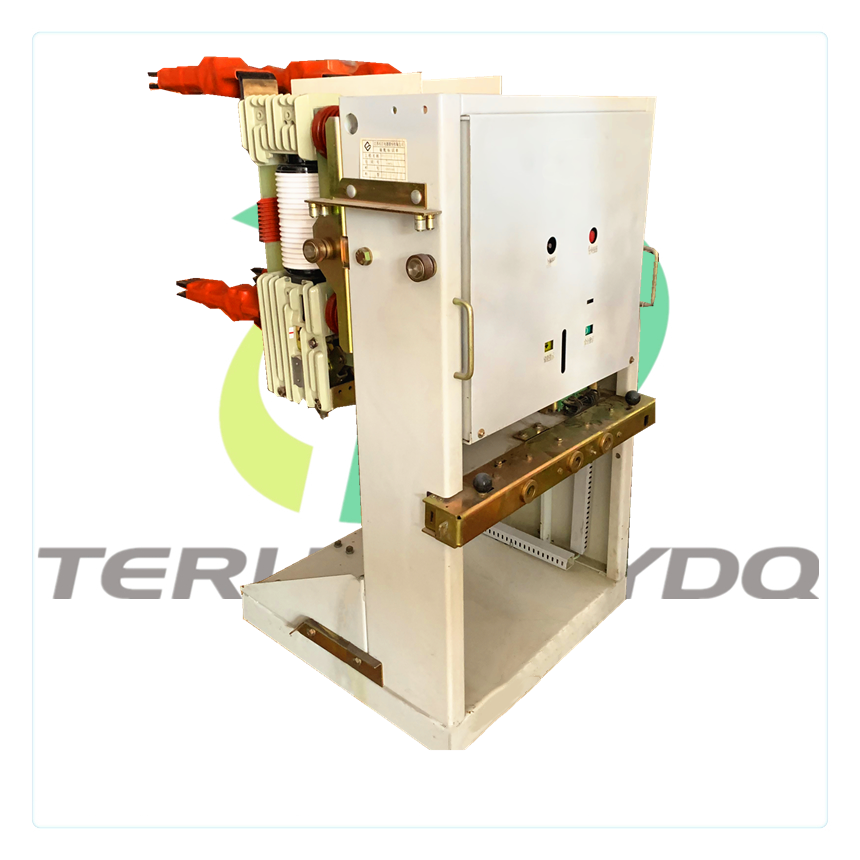

浙江天明高压开关限公司生产的ZN65型断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而受到电力部门的完全认可，在7.2kV～12kV范围内，真空断路器以占绝对优势，并在很短的时间内会完全取代油（或少油）断路器。
九十年代以来，国外著名的公司纷纷推出新一代12kV真空断路器，如德国SIEMENS公司推出的3AH1～3AH5系列真空断路器，ABB公司推出的VD4型真空断路器，日本三菱公司推出的VK型真空断路器等等。它们显著的特点是：可靠性大为提高，尺寸小巧，外观精美，适合目前电力行业的发展要求。
随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格明显低于国外同类产品的真空断路器。根据这一趋势，我厂根据我国电力行业的要求和国际上真空断路器技术发展的最新发展趋势自行研制开发的ZN65A-12型新一代系列户内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。本断路器可以使用在交流50Hz（60Hz），12kV及以下的电力系统中。
ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等标准规定，并在国家高压电器质量监督检验中心和KEMA试验站通过了严格的型式试验。
二. ZN65A-12/T630~4000-20~63系列交流高压真空断路器技术参数（表1）
表1
序号 | 名称 | 单位 | 数 值 | ||||||
ZN65A-12/20 | ZN65A-12/25 | ZN65A-12/31.5 | ZN65A-12/40 | ZN65A-12/63 | |||||
1 | 额定电压 | kV | 12 | ||||||
2 | 额定电流 |
A | 630 1000 1250 | 1000 1250 | 1250 1600 2000 2500 | 1250 1600 2000 2500 3150 | 4000
| ||
3 | 额定绝 缘 水平 | 1min工频耐受电压 | kV | 42 | |||||
冲击耐受电压 | 75 | ||||||||
4 | 额定短路开断电流 |
kA | 20 | 25 | 31．5 | 40 | 63 | ||
5 | 额定短路关合电流（峰值） | 50 | 63 | 100(80) | 130(100) | 160 | |||
6 | 额定动稳定电流（峰值） | 50 | 63 | 100(80) | 130(100 | 160 | |||
7 | 额定热稳定电流（有效值） | 20 | 25 | 31．5 | 40 | 63 | |||
8 | 额定短路开断电流开断次数 | 次 | 50 | 30 | 20 | ||||
9 | 额定短路开断电流的直流分量 |
| ≥35% | ≥40% | |||||
10 | 额定热稳定时间 | s | 4 | ||||||
序号 | 名称 | 单位 | 数 值 | ||||||
ZN65A-12/20 | ZN65A-12/25 | ZN65A-12/31.5 | ZN65A-12/40 | ZN65A-12/63 | |||||
11 | 额定操作顺序 |
| ★ | ☆ | |||||
12 | 机械寿命 | 次 | 20000 | 10000 | |||||
13 | 额定单个电容器组开断电流 | A | 630 |
| |||||
14 | 额定背对背电容器组开断电流 | 400 |
| ||||||
15 | 额定及最高电压下的分闸时间 | ms | 45±10 | ||||||
16 | 最低操作电压分闸时间 | ms | 60±10 | ||||||
17 | 额定及最高电压下的合闸时间 | ms | 50±10 | 45±10 | |||||
注：(1)★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分
(2)括号内参数为配SIEMENS公司,无锡SIEMENS公司,美国西屋公司真空灭弧室参数。
1. 断路器装配调整后，其机械特性参数应符合表2数据
表2
序号 | 名 称 | 单位 | 数 值 | |||||||
ZN65A- 12/20 | ZN65A- 12/25 | ZN65A- 12/31.5 | ZN65A- 12/40 | ZN65A- 12/63 | ||||||
1 | 触头开距 | mm | 11±1 | |||||||
2 | 接触行程 | 3.5±0.5 | ||||||||
3 | 相间中心距离 | 210±1.45 250±1.45 | 275±2 | |||||||
4 | 合闸触头弹跳时间 | ms | ≤2 | |||||||
5 | 三相分闸同期性 | ≤2 | ||||||||
6 | 分闸时间 | 45±10 | ||||||||
7 | 合闸时间 | 50±10 | 45±10 | |||||||
8 | 平均分闸速度（0~6mm） | m/s | 1.3±0.2 | 1.4±0.2 | ||||||
9 | 平均合闸速度 | 1.2±0.2 | ||||||||
10 | 合闸触头 接触压力 | N | 2000 ±200 | 2400 ±200 | 3100 ±200 | 5000 ±500 | 7500 ±500 | |||
11 | 动、静触头累积允许磨损厚度 | mm | 3 | |||||||
注：ZN65A-12/T4000-63平均合闸速度要求为合闸前6mm的数值。
2. 储能电机（采用单相串激电动机），其技术数据见表3。
表3
型 号 | 额定电压 (V) | 额定输入功率(W) | 正常工作电压范围(V) | 额定电压下储能时间(s) |
HDZ-12060B | DC110 AC110 | 200 | 85%~110%额定电压 | ≤15 |
HDZ-22060B | DC220 AC220 | 200 | 85%~110%额定电压 | ≤15 |
HDZ-23080B | DC220 | 300 | 85%~110%额定电压 | ≤15 |
3. 分合闸线圈技术数据见表4
表4
| 合闸线圈 | 分闸线圈 | ||
额定操作电压 （V） | DC220 AC220 | DC110 AC110 | DC220 AC220 | DC110 AC110 |
20℃时线圈直流电阻 （Ω） | 247(275) | 57.7 | 247(275) | 57.7 |
正常工作电压范围 | 85%~110%额定电压 | 65%~120%额定电压 | ||
注：括号内数据为ZN65A-12/T4000-63所采用的合分闸线圈数值。
4. ZN65A-12/T4000-63（F）户内交流高压发电机断路器参数
序号 | 额 定 参 数 | 参 数 值 | |||
1 | 额定电压 kV | 12 | |||
2 | 额定绝缘水平(相间、对地、断口) | 1min工频耐受电压 (有效值) kV | 相间、对地 | 42 | |
断口 | 50 | ||||
雷电冲击耐受电压 （峰值） kV | 相间、对地 | 75 | |||
断口 | 85 | ||||
3 | 辅助回路1min工频耐受电压 V | 2000 | |||
4 | 额定频率 Hz | 50 | |||
5 | 额定电流 A | 4000 | |||
6 | 额定短时耐受电流 kA | 63 31.5 40 50 | |||
7 | 额定峰值耐受电流 kA | 176 63 100 130 130 | |||
8 | 额定短路持续时间 s | 4 | |||
9 | 额定短路开断电流 kA | 63
25 31.5 40 50 | |||
10 | 额定短路开断电流的直流分量 | ≥75% | |||
11 | 额定短路关合电流(峰值) kA | 176 100 130 130 | |||
12 | 额定操作顺序 | 合分—180s—合分 | |||
13 | 额定失步开断电流 kA | 31.5 | |||
14 | 额定负荷开、合次数 次 | 100 | |||
15 | 系统源预期瞬态恢复电压规定值 | 峰值电压 kV | 22 | ||
参考时间 μs | 4.9 | ||||
上升率 kV/μs | 4.5 | ||||
16 | 合闸时间 ms | 55±10 | |||
17 | 分闸时间 ms | 45±10 | |||
18 | 合闸弹跳时间 ms | ≤2 | |||
19 | 三相合、分闸不同期性 ms ms | ≤2 | |||
20 | 合-分时间 ms | 100 | |||
21 | 额定开断时间 ms | ≤70 | |||
22 | 机械寿命 次 | 10000 | |||
23 | 动静触头允许磨损累计厚度 mm | 3 | |||
